YWZ9電力液壓鼓式制動器

產品介紹 Product Introduction

項目介紹

YWZ9系列液壓制動器一、概述
YWZ9系列電力液壓塊式制動器是以Ed系列電力液壓推動器作驅動裝置。其安裝尺寸符合JB/ZQ4333-86標準。主要用于起重、運輸、冶金、礦山、港口、建筑等機械驅動裝置的機械制動，產品符合GB63333-86標準。
該產品系列產品以Ed系列推動器作為驅動裝置，具有如下特點：
1.動作性能優良，密封性能好，外殼防護等級高。
2.壓鑄成型制動襯墊，更換方便、迅速、壽命找、利用率高。
3.主要?jiǎng)觿?dòng)鉸點高自潤滑軸承及軸孔，制動架傳動效率高、動作靈敏可靠且壽命長。
4.聯鎖式等退距裝置，自動均等無須調整，均等效果***。二、使用條件1、環境溫度-20℃~+50%（低于推動器改為YH-10航空液壓油）
2、空氣度不大于90%
3、一般用于三相交流電源，50HZ，380V；
4、海高度符合GB755-87標準；
5、在無爆炸危險，且介質中無足以腐蝕金屬和破壞絕緣的氣體及放電塵埃中；三、外形尺寸圖

四、技術數據、外形尺寸表（毫米）
型號制動力矩N.M退矩bCDdFG1G2Hh1iKM推動器匹配推動器

YWZ9-200/23Ed23/5 0.780160200149016525549016055145140

YWZ9-200/30Ed30/5

YWZ9-250/23Ed23/5 1.01001602501810020029055019065180170

YWZ9-250/30Ed30/5 YWZ9-250/50Ed50/6 195

YWZ9-300/30Ed30/5 1.251251603001811524531558022580220215

YWZ9-300/50Ed50/6 165

YWZ9-300/80Ed80/6 YWZ9-315/30Ed30/5 1.251251603151811524531558022580220215

YWZ9-315/50Ed50/6 195YWZ9-315/80Ed50/6

YWZ9-400/50Ed50/6 1.2516019540022140300400710280100270275YWZ9-400/80Ed80/6

YWZ9-400/121Ed121/6 240770

YWZ9-500/80Ed80/6 1.620019550022180365505840335130325340

YWZ9-500/121Ed121/6 240

YWZ9-500/201Ed201/6

YWZ9-600/121Ed121/6 1.6250240600272204505801025425170400425

YWZ9-600/201Ed201/6 YWZ9-600/301Ed301/6 YWZ9-630/121Ed121/6 1.6250240630272204505801025425170400425YWZ9-630/201Ed201/6 YWZ9-630/301Ed301/6 YWZ9-700/201Ed201/6 1.6280240700272405006301120475190450476YWZ9-700/301Ed301/6 YWZ9-710/201Ed201/6 1.6280240700272405006301120475190450476

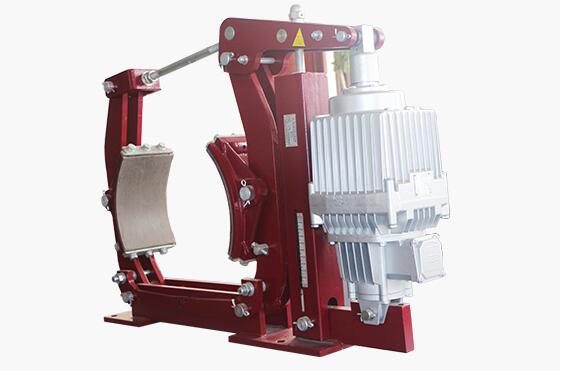

新YWZ9標準圖
